Osteotomía alrededor de la rodilla + ligamentoplastia asociada navegadas
PQx ha desarrollado el sistema VarVal de osteotomías alrededor de la rodilla + ligamentoplastia asociada con el Navegador Vega (patentado) de Realidad Virtual, Realidad Aumentada y el casco de Realidad Mixta que permite al cirujano realizar una cirugía con la mayor precisión quirúrgica sin la utilización del aparato de Rayos X y, por tanto, sin la necesidad de vestir los pesados petos plomados, con un ahorro de tiempo quirúrgico del 62.5%
COMMANDER
Plataforma web de planificación y simulación quirúrgica, con un simulador 3D de Realidad Virtual donde puede comprobar el resultado de la cirugía, consultar y modificar los diferentes parámetros.
YANKER
Sistema patentado de guías a medida tipo «psi» navegadas con Biomodelos anatómicos.
Navegador Quirúrgico Vega
Tecnología óptica patentada que elimina la necesidad de trackeo en quirófano de Realida Virtual, Realidad Aumentada con Casco de Realidad Mixta.
VarVal
Sistema completo de instrumental e implantes de placas específicas y tornillos fabricado íntegramente en nuestra fábrica.
Diseñamos y fabricamos todos nuestros sistemas e implantes en nuestras instalaciones, incluso el sistema de navegación quirúrgica patentado. Todos los procesos productivos se realizan en nuestra fábrica, sin subcontratación para certificar la calidad en los flujos de trabajo y el Sistema de Gestión de Calidad avalado por nuestra certificación ISO 9001 y MDR 13485.
Eliminamos los Rayos X del quirófano
Aumento de la precisión quirúrgica
Reducción del 90% el instrumental
Garantía de excelencia quirúrgica
Reducción del 62.5% del tiempo por cirugía
Aumento del 50% productividad del hospital
Calidad
Los ensayos mecánicos de nuestro sistema VarVal ha sido comparado con las mayores compañías internacionales. Los resultados son superiores a los de dichas compañías. Resultados validados y certificados por un laboratorio como el IBV acreditado para el nuevo MDR UNE en ISO 13485:2018 y UNE en ISO 9001:2015
Fabricación y control de calidad

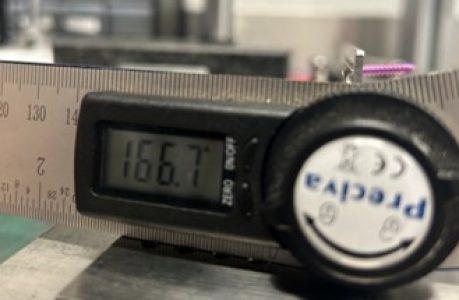

Ensayos mecánicos de la resistencia del bloqueo de los tornillos bloqueados a placa aplicando carga
Comparamos nuestra fabricación con los sistemas de osteosíntesis de las mayores compañías del mundo. Realizamos ensayos mecánicos aplicando una carga sobre las placas específicas dichas compañías con poliaxialidad total de 15º. El sistema VarVal llega a 20º de poliaxialidad total.
Otros
El tornillo bloqueado poliaxial colapsó con 61,8N de carga, lo que corresponde a 2.224,8Nmm de resistencia mecánica en carga. Con una poliaxialidad de 1.5º
PQx
El tornillo bloqueado de 28mm con 20º de poliaxialidad colapsó con 138,2N de carga, lo que corresponde a 3.869,6Nmm de resistencia mecánica en carga aplicados en poliaxialidad total
COMMANDER: Planificación quirúrgica
Plataforma de planificación y simulación quirúrgica
A las 24 horas de la recpción del TAC nuestro Dpto. Bioingeniería realiza la planificación quirúrgica del caso clínico, enviamos el proyecto de la planificación quirúrgica en formato pdf, y el cirujao puede acceder a la plataforma web COMMANDER de PQx para comprobar la planificación y modificar los parámetros que desee de la misma, así como validar la planificación quirúrgica para pasar a la fase de fabricación de Biomodelos y guías a medida navegables patentadas en las siguientes 24 horas.
Commander
Proyecto Commander
Commander Planificador Telemetría EM en carga
Cada cirujano tiene acceso libre a la plataforma COMMANDER de planificación de telmetría en carga en nuestra web de PQx www.planificacionquirurgica.com para la planificación de osteotomías alrededor de la rodilla.
YANKER: Guías a medida navegables patentadas
YANKER: Sistema de guías a medida navegables patentado para la reducción del tiempo quirúrgico y eliminación de pasos de la cirugía.
Las guías a medida navegables patentadas YANKER de PQx se fabrican a las 24 horas de validar el caso desde la plataforma COMMANDER. Los orificios proximales y distales de la guía YANKER coinciden con los orificios de la placa a medida VarVal después de la corrección, asegurándonos de esta maneraque la corrección de la osteotomía es exactamente la planficiada previamente y eliminamos los pasos de brocado y medición de los orificios de la placa de osteosíntesis a medida.
Con el Navegador VEGA eliminamos la necesidad de utilizar el aparato de Rayos X, de vestir los pesados petos plomados de protección, realizando una cirugía más ergonómica.
Los pines de fijación de dichos orificios tienen su longitud marcada para que coincidan con la longitud del tornillo. De esta manera ahorramos dos pasos quirúrgicos y reducimos en más del 62.5% el tiempo quirúrgico.
Guía Monoplanar
Biplanar ascendente
Biplanar invertida
Medidas de fijación
1 Proximal anterior: 79mm
2 Proximal central: 77mm
3 Proximal post.: 55mm
4 Distal proximal: 66mm
5 Distal central: 56mm
6 Distal distal: 48mm
Medidas tornillos
1 Proximal anterior: 70mm
2 Proximal central: 70mm
3 Proximal post.: 50mm
4 Distal proximal: 58mm
5 Distal central: 48mm
6 Distal distal: 40mm
Navegador Quirúrgico VEGA
Navegador VEGA de realidad virtual, realidad aumentada y un potente motor de inteligencia artificial con casco de realidad mixta.
El Navegador quirúrgico PQx VEGA de realidad virtual, realidad aumentada está dotado de un potente motor de Inteligencia Artifical para el sistema VarVal de osteotomía alrededor de la rodilla + ligamentoplastia asociadas navegadas. Está basado en una tecnología patentada de navegación a través de sensores y cámaras ópticas, el cual le proporciona una ventaja radical con respecto al resto de sistemas de nvaegación, no requiere sistema de trackeo intra-quirúrgico, es decir, nada más implantar la guía a medida YANKER, validad previamente con el sistema de planificación quirúrgica COMMANDER, el navegador VEGA comienza el seguimiento instantáneo que nos ayuda a realizar los gestos técnicos con precisión quirúrgica, produciendo una gran reducción de los tiempos quirúrgicos y una drástica reducción del uso del aparato de Rayos X.

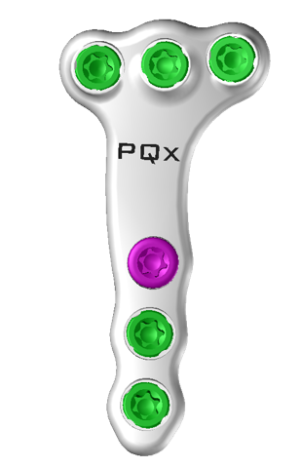

VarVal: Instrumental e implantes
Sistema de instrumental completo e implantes VarVal
El sistema VarVal es una plataforma completa de implantes e instrumental para Osteotomía alrededor de la rodilla + ligamentoplastias asociadas navegadas, compuesto por un porfolio completo de implantes de muy alta calidad y un sistema de instrumental completo
Apertura Fem. Lateral
Apertura Fem. Medial
Apertura Tibial Medial
Sustracción Tibial Lateral
Desrotación Tibial
Instrumental VarVal
Implantes VarVal
Calidad roscado tornillo
Sistema patentado de roscado con cajeras en espiras macho del tornillo y espiras hembra de la rosca que permiten unamayor poliaxialidad del tornillo con mayor resistencia mecánica.
Poliaxalidad 40º
El sistema patentado de roscado permite una poliaxialidad de 20º sobre la perpendicular a la normal, otorgando un embudo de 40º de poliaxialidad.
Perfil "0" en las cabezas de los tornillos
Las cabezas de los tornillos bloqueados y los no bloqueados no sbresalen de la placa para la preservación de las partes blandas.
